由于電力諧波傳播快、距離遠、污染范圍大，對水泥廠電力系統、電氣設備、繼電保護、控制系統等造成的污染及危害，比一般化工廠對大氣環境的污染更為嚴重，因此務必要引起我們高度的注意和采取實際治理行動。
據南京康迪欣電氣成套有限公司(以下簡稱“康迪欣電氣公司”)總經理應萬銀介紹，電力諧波污染和環境污染一樣嚴重，會產生使供電質量無法滿足國家標準、造成通信干擾、降低產品質量、降低用電設備的可靠性、引發惡性事故、嚴重威脅供電穩定與安全、加大企業電力運行成本、使電容柜無法投切、工藝設備停車等問題。
同時，電力諧波長期在電力線路中傳播、流動會導致電纜、電容器、電抗器、電動機、變壓器等設備老化，設備老化到一定程度就會發生自燃現象。電力諧波嚴重時，會致使電容器鼓肚子、漲裂、擊穿甚至造成爆炸失火，產生火災，給生產安全造成嚴重的隱患。
針對水泥廠電力諧波產生的污染及危害問題，康迪欣電氣公司與武漢理工大學產學研合作、經過十余年的聯合攻關，成功的研發出諧波動態治理技術及其裝置(DTXB)，并廣泛應用于水泥廠窯頭篦冷機、窯中直流傳動和余熱發電等系統中，產生了顯著的諧波治理效果和社會與經濟效益。
據應總介紹，針對用戶配電系統接入的變頻器/直流驅動器等非線性負載，諧波動態治理技術及其裝置的目標是：吸收諧波電流、降低基波電流和電流有效值、具有吸收諧波電流和抑制諧波電壓/電流波形的雙重特性，提高電能質量，解決諧波源對配電網及用戶的危害，提高設備的安全性、可靠性。通過吸收諧波電流、降低電流有效值、達到治理諧波及節能是諧波動態治理技術的獨有特征。水泥企業諧波動態治理方案如圖1所示。
圖1水泥企業諧波動態治理方案
從各大水泥企業的應用情況來看，應用諧波動態治理技術(DTXB)后，諧波電流吸收率大于50%，電流總有效值降低率大于5%，取得了非常不錯的治理成績，得到了各水泥集團的高度認可。

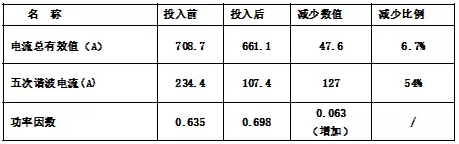

表1是諧波動態治理裝置應用于華潤水泥(南寧)2#窯中直流傳動的諧波治理情況。
表1華潤水泥(南寧)2#窯中直流傳動
由表1可知,投入諧波動態治理裝置后可使低壓母線電流有效值降低6.7%，低壓母線5次諧波電流值下降54%;并能提高窯中供電電能質量，提高功率因數，減少電力安全事故;使企業節省電能6%以上。

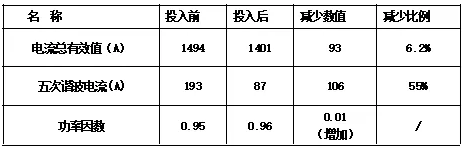

表2是諧波動態治理裝置應用于南方長興水泥6#窯(篦冷機變頻器)的諧波治理情況。
表2南方長興水泥6#窯(篦冷機變頻器)
由表2可知,投入諧波動態治理裝置后可使低壓母線電流有效值降低6.2%，低壓母線5次諧波電流值下降55%;提高電能質量，提高功率因數，減少電力安全事故;使企業的節省電能6%以上。

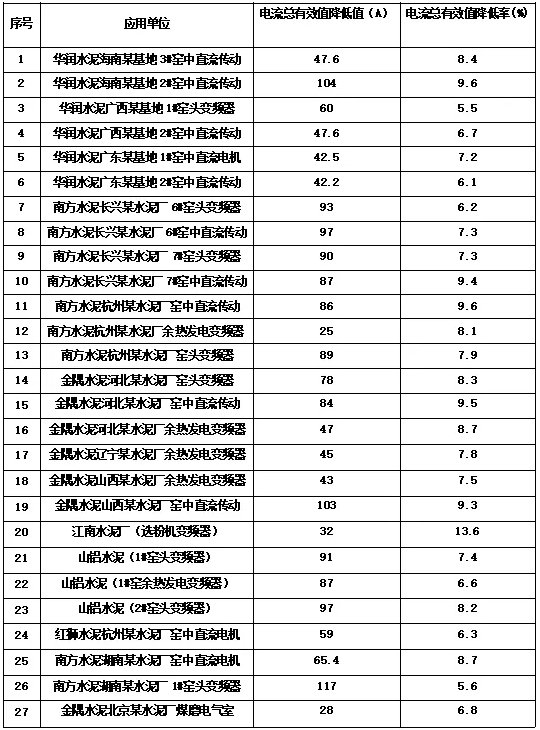

部分水泥企業應用諧波動態治理裝置后諧波治理情況如表3所示。
通過在華潤、南方、金隅、山鋁等水泥集團應用諧波動態治理裝置的諧波治理數據可以看出，康迪欣電氣公司和武漢理工大學研發的諧波動態治理技術及裝置(DTXB)具有以下優勢：
1)動態治理諧波電流/電壓，提高電能質量和設備使用效率、負載率以及設備運行用電安全;
2)減少變壓器、電動機等感性負載的額外銅損、鐵損，減少變壓器和電動機的額外電力損耗，降低電力設備負荷;
3)減少變壓器、電動機和電纜等額外發熱和溫升，降低機械振動與噪聲，防止電力諧波引起的電纜與設備火災;
4)提高計量裝置及儀表的準確度及穩定性;
5)提高繼電保護的可靠性、安全性和運行的穩定性;
6)提高電力通信和控制系統的可靠性、穩定性;
7)直接吸收諧波電流50%以上，降低電流有效值5%以上，綜合節省電5%以上;
8)治理電力諧波、提高電能質量是主要目標，節電是副產品。
據水泥人網了解，目前國內使用的變頻器普遍采用低電平拓?fù)浣Y(jié)構，而低電平拓?fù)浣Y(jié)構變頻器產生的諧波以5次、7次、9次為主，其中，5次諧波對供電系統的污染及危害性最大，也是今后水泥企業的針對諧波污染治理的重中之重，康迪欣電氣將針對不同水泥企業遇到的問題有針對性的解決各大水泥企業的諧波污染，推動水泥企業快速實現綠色發展。
