沖擊伴隨動力傳動全過程，尤其在設備起動過程，這是造成系統設備損壞主要原因之一。在動力系統采用各種柔性聯軸器是減緩沖擊常用手段。長期以來，聯軸器的耗能不被重視，如何選用不耗能的柔性聯軸器，既能柔性起動負載，運行過程又不耗能！

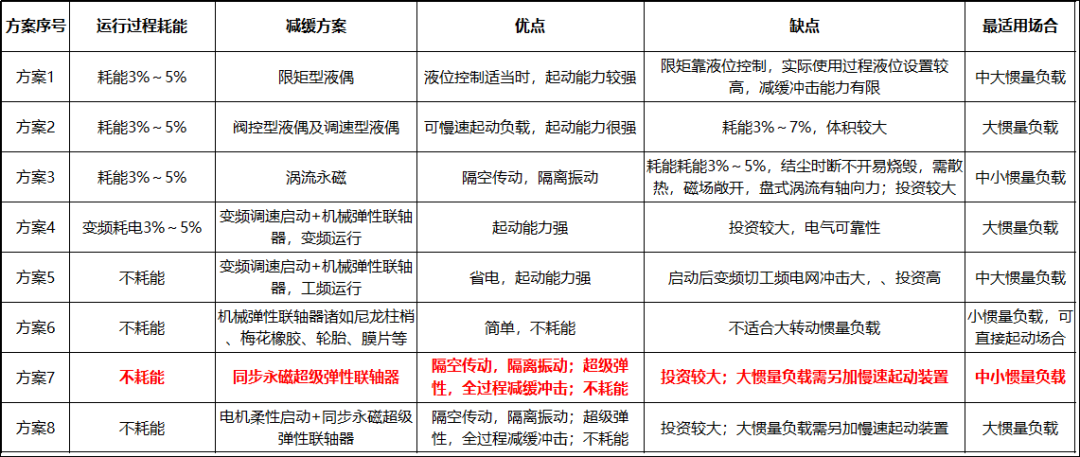

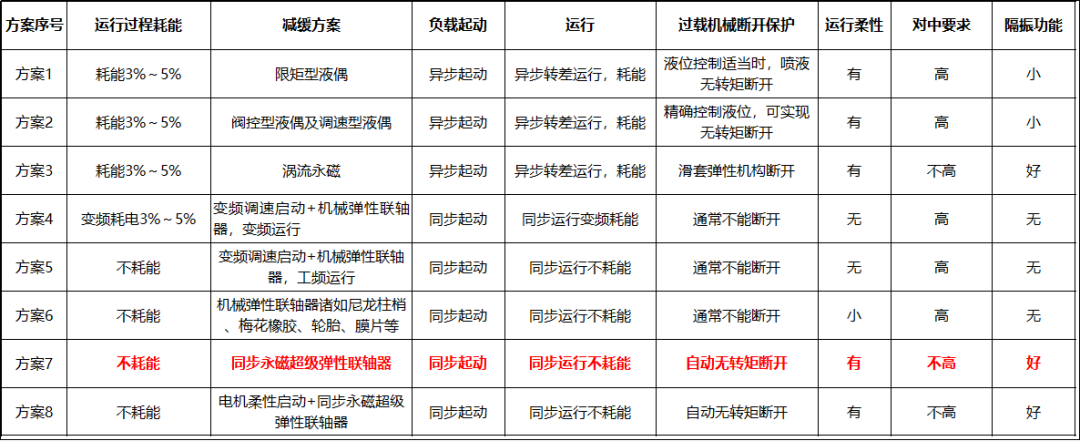

常用柔性聯軸器方案見下表：
從上表可以看出，異步起動轉差運行類的柔性聯軸器存在3%～7%耗能，在選型過程應盡量避免。柔性聯軸器盡量選用上表后四種減緩沖擊方案！同步運行類聯軸器運行過程不耗能，是首選的減緩沖擊方案。傳統的機械類同步聯軸器，由于其彈性減緩沖擊能力有限，單獨使用通常僅適用小慣量負載；同步永磁超級彈性聯軸器由于其超級彈性變形（7.5～15度，最大90度），減緩沖擊能力顯著增強，使同步聯軸器成功應用到中等慣量負載，為節能傳動提供了一全新產品，也是唯一入選國家發改委《低碳目錄》的聯軸器。
同步永磁超級彈性聯軸器的工作原理
利用稀土永磁純物理吸力，同步傳遞轉矩。
同步永磁超級彈性聯軸器節能貢獻
在用同步永磁超級彈性聯軸器已近萬臺，電機總功率近80萬kW，以原使用液力耦合器（渦流永磁耦合器）對比估算，同步永磁超級彈性聯軸器傳動效率 99.9%，不發熱，液力耦合器由于其原理特性，傳動效率約93%～ 97%，液力耦合器按5%耗能計，即同步永磁超級彈性聯軸器平均節電5%：
在用同步永磁超級彈性聯軸器每年節電量
80萬kW*7000 小時/年*0.6元/度*5%=1.68億元/年

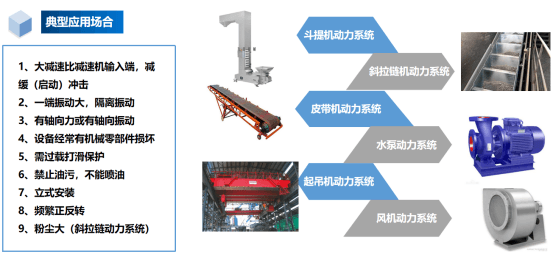

同步永磁超級彈性聯軸器典型應用場合
同步永磁超級彈性聯軸器典型應用案例

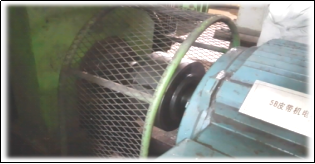

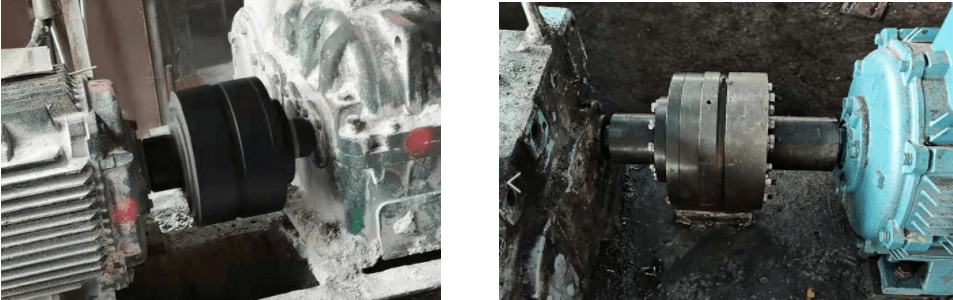

隔振典型案例—湖北恩施華新水泥提升機動力系統
應用情況：應用于湖北恩施華新水泥55kW提升機動力系統，采用江蘇磁谷科技股份有限公司TYL系列基本型永磁耦合聯軸器（型號TYL3-65/32，公稱轉矩400Nm）。
湖北恩施華新水泥相關負責人表示：由于減速機軸承游隙變大，減動機側振動稍大，而電機側振動很小，因此永磁耦合聯軸器大大隔離了振動，提高了傳動系統的柔度，運行至今狀況良好。

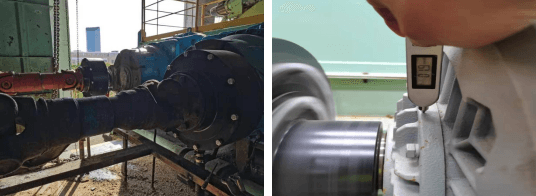

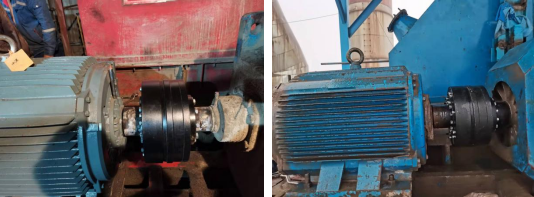

輥壓機系統應用案例
改造前：
原使用液力偶合器，電機、減速機的振動難以緩解，導致電機及減速機容易產生因振動帶來的傳動問題，加大維護量以及配件的更換。
當遇到?jīng)_擊載荷時，會導致液偶漏油，每次處理時間要在2h以上，造成設備聯動率低，制約了水泥磨正常生產，嚴重時甚至?xí)?dǎo)致易熔塞發生爆炸，從而導致停產。
改造后：
1、振動大幅減小（現場測量振動值：電機端水平2.3 mm/s，垂直0.9 mm/s，軸0.2 mm/s；減速機端水平0.4 mm/s，垂直0.2 mm/s，軸0.4mm/s）。
2、減少了系統振動，緩解了沖擊載荷，保護了整個傳動鏈上設備，延長了整個軸系系統的使用壽命，提高了系統可靠性；
3、解決了原液力偶合器經常漏油、噴油問題，減少了維護成本，提高了生產效率。

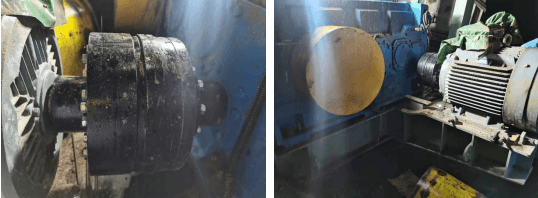

頻繁正反轉場合應用案例——堆料機驅動行走裝置

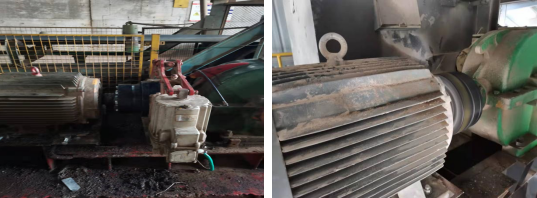

皮帶機——替代限矩型液偶，節電5%
茂鑫紅獅水泥原料皮帶機（左）、麗江華新水泥骨料皮帶機（右）
刮板機——替代限矩型液偶，節電5%
荻港海螺原堆刮板機雙驅
輥壓機——替代限矩型液偶，節電5%
寧波海螺水泥輥壓機（左）、廣西北流海螺輥壓機（右）
斗提機——替代限矩型液偶，節電5%
貴州惠水西南水泥斗提雙驅（左）湖北黃石成美水泥入窯斗提機（右）

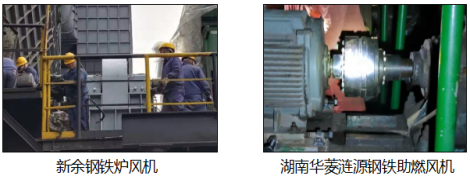

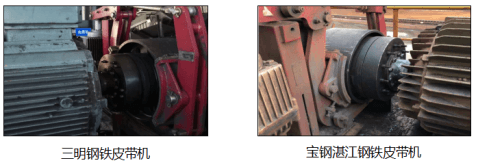

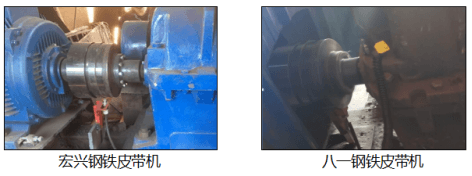

鋼鐵行業

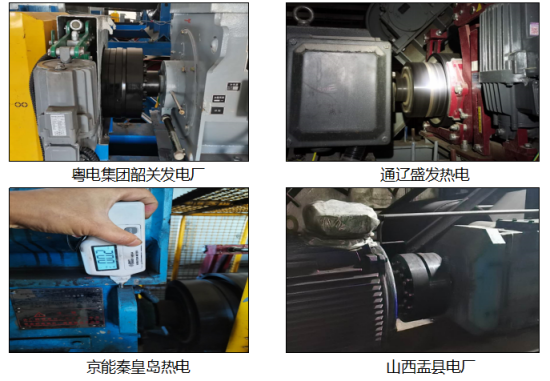

電力行業

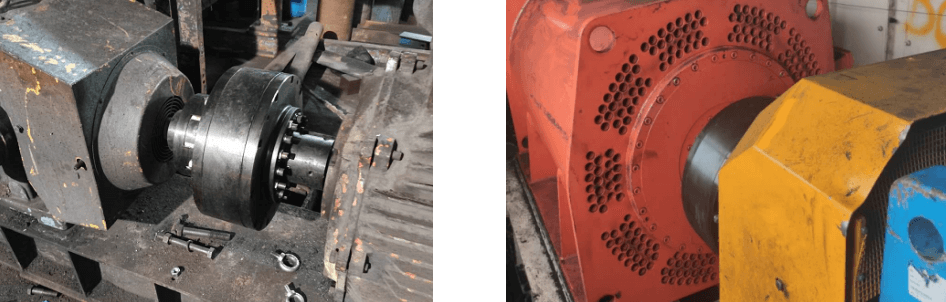

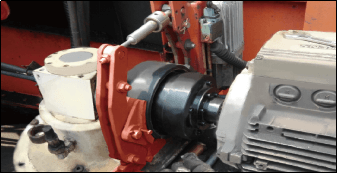

防正反轉典型案例——
國能投諫壁發電有限公司斗輪機動力系統
應用情況：
在頻繁正反轉斗輪機大臂回轉電機上使用同步永磁彈性聯軸器，不但減緩了振動；而且由于給整個傳動系統提供了的彈性柔性，打破了進口設備正反轉轉換前必須先剎停再轉換的運行模式，徹底棄用輔助剎車系統，使直接正反轉轉換也不損壞輸出低速端齒輪成為現實，運行至今狀況良好。這是任何其它類（含渦流永磁）不可做到的功能。
替代液偶典型案例——
中電投大別山發電有限責任公司皮帶機動力系統
用戶反饋：
采用江蘇磁谷同步永磁彈性聯軸器代替液偶，使用后柔性啟動效果非常好，對整個傳動系統都有很好的保護，大幅度降低了振動且使用效率高有節電空間，系統出現故障能自動打滑保護。
使用效果：
有效減緩皮帶機起動時沖擊；隔振降噪；節電約5%；零消耗；零維護。
化工行業
重慶湘渝鹽化皮帶機系統、天宏焦化廠刮板機系統
煤炭行業
河南新義煤礦皮帶機雙驅系統、國電察哈素煤礦刮板機系統
多個實際應用案例表明，江蘇磁谷同步永磁聯軸器為新一代永磁耦合器，自身使用壽命20年，采用磁懸浮非接觸式磁場傳動，隔振降噪，擁有超級彈性位移，彈性位移（角）達7.5~15度（最高可達90度），能有效緩解沖擊載荷,將整個傳動鏈都變成柔性傳動，提升過載保護力，保護軸系設備以及整個傳動鏈，延長電機和其他設備的使用年限，提高整個傳動鏈所有設備壽命3~5年，在全使用壽命（大于15年）內無維護，提高生產可靠性，降低因傳動問題導致停產的風險，大大提高生產效率機場可靠性，節約生產成本；此外全封閉不漏磁，更安全環保，適宜粉塵高溫等惡劣環境；傳遞效率接近100%，無滑差、不丟轉、無散熱片、傳遞效率更高，相比轉差類聯軸器節能約5%；筒式結構、結構簡單、輕便，環繞軸傳遞力矩、無軸向力、不會因永磁盤和導體盤相吸受負載波動影響而造成軸向竄動；安裝方便，允許毫米級對中誤差。
