近期有水泥企業更新了冷卻塔驅動系統，企業相關負責人表示，原來的驅動系統總是出現這樣那樣的問題，經常需要停下來檢修查找原因。比如風機減速機振動大的問題，出現振動后常常導致減速機傳動軸損壞，通過改變齒輪結構后稍有好轉仍然不能解決問題，同時因?yàn)轱L(fēng)機減速機的振動導致冷卻塔結構件松動老化。

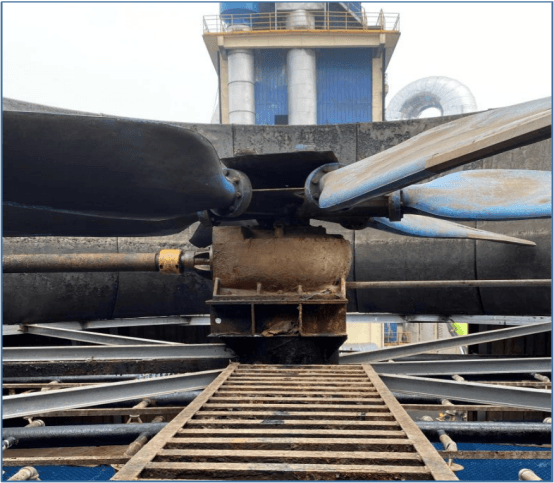

圖：原冷卻塔驅動結構

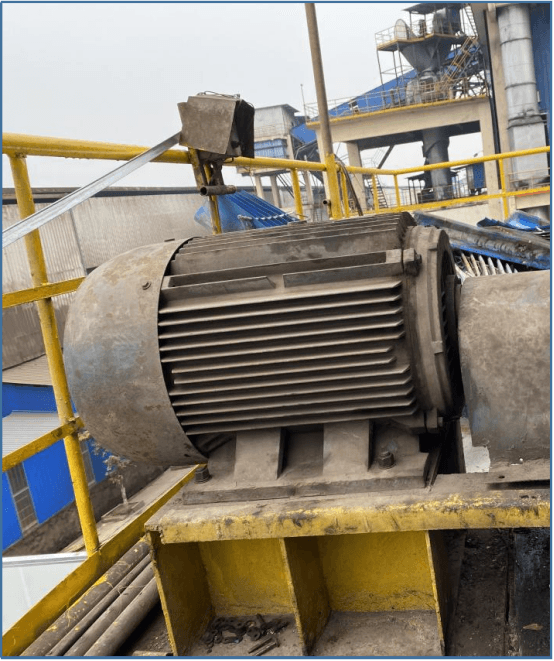

圖：原冷卻塔驅動結構
原冷卻塔傳動結構由電機、聯軸器、減速機、油泵站等裝置組成存在諸多問題：
結構繁雜：分別由電機、聯軸器、減速機、油泵站等裝置組成;
穩定性差：首先聯軸器過長，對中要求高。故障點多，產生的故障率也高，影響生產效益;
綜合效率低：驅動中的每個傳遞環節都會帶來效率的損失，環節越多，能耗就越大，綜合效率越低，綜合效率普遍在80%以下;
污染環境：異步電機溫升高，噪音大，對作業人員身心健康有較大影響，減速機還存在漏油的情況，油污染大;
維護：故障點多，維護頻繁、周期長，耗費大量財力人力。
經過企業反復調研考察后更換了“永磁直驅+矢量變頻器”的永磁直驅電機方案。其電機安裝方案與此前大有不同。電機安裝直接拆除原設備電機和減速機，并采用V3安裝方式，與設備直接相連接。

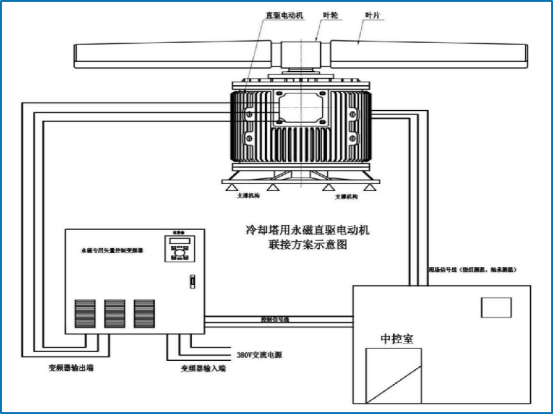

安裝方案示意圖：
上述安裝方案不僅所需電纜完全可以利舊，而且電機的接線盒位置均與原電機保持一致。還可以與高效矢量變頻器匹配使用，具有485總線接口、MODBUS通訊協議，用于進線電壓、電流及電量的監控及計量考核。
具備遠程控制和就地控制功能，支持RS485、PROFBUS等多種通訊方式，滿足工廠設備管理智能化的需要;具有備妥、運行、驅動、故障等開關量，速度給定、反饋和電流反饋等模擬量;設備企業所提供的變頻柜控制系統提供完善的保護回路(過壓、過流、過載、溫度、速度等)。如設備與配電室距離超過150米，只需在變頻器輸出端增加輸出電抗器即可。這個方案帶來的優勢：
結構簡潔：電機直接同設備相聯，省去了減速箱及油泵站等相關裝置。
穩定可靠：直驅電機具有起動電流小、過載能力強、對設備沖擊力小等特點，更為勝任設備的頻繁起動，保障設備運行更為平穩可靠。
高效節能：驅動中的每個傳遞環節都會帶來效率的損失，環節越多，能耗就越大，綜合效率越低，直驅電機直接驅動設備，環節少，綜合效率高;永磁電機具有更大寬幅的高效運行區間，尤其是在負荷變化較大的工況下可以實現更好的節能效果。
環境友好：優普森電氣電機行業技術領先，精準的設計加之精湛的制造工藝，使電機溫升更低，噪音更小，對工人的作業環境有較大改善。
維護省心：直驅電機方案省去了很多故障環節，故障率大大降低，日常使用中只需定期做好軸承潤滑即可，省錢省力省心。

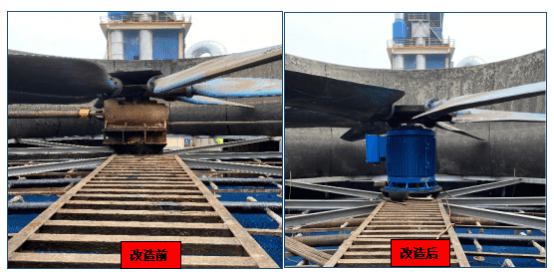

冷卻塔驅動改造前后對比數據可見，設備改前電機功率為55KW，運行功率為52KW。應客戶要求改造后需提升冷卻風量，電機需從原136轉/分鐘提升轉速至150轉/分鐘。
據了解，上述優化方案由優普森電氣無錫有限公司提供。優普森電氣無錫有限公司是由上海瑞晨環保科技股份有限公司打造，集高效稀土永磁電機及控制的研發設計、生產制造和銷售服務于一體的企業。
優普森是在國內永磁電機領域開始較早、產品系列齊全、電機效率更高的企業，其低壓永磁同步電機全系列獲得國家一級能效標準認證，是國家電機等效新標準實施以來，業內第一批獲此殊榮的單位。
優普森資質榮譽：

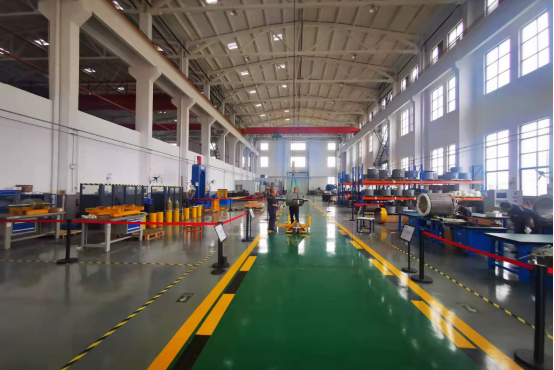

圖：優普森車間一角
優普森產品應用案例
水泥磨選粉機直驅電機改造

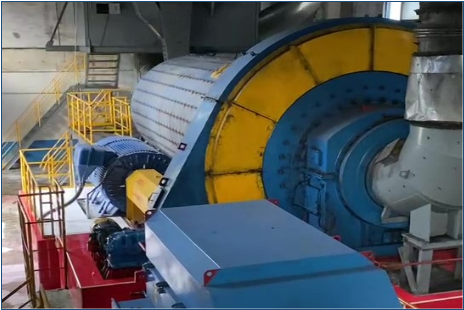

煤球磨機直驅電機改造項目
該風掃煤球磨機設備改前電機功率為900KW，運行功率均值為660KW，轉速為118轉/分，改后直驅電機額定功率不變，轉速為120轉/分，運行功率均值為560KW，每小時節電100KWh,有功節電率為15.15%。
另：省去了日常減速機的維護和稀油站的能耗，結構簡潔、運行高效、維護省心。

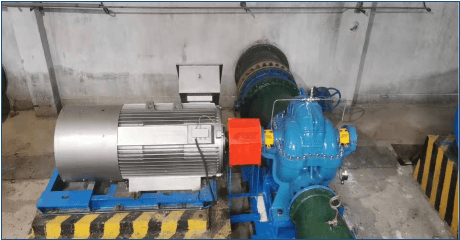

循環冷卻水泵高壓永磁電機改造
脫硝水泵永磁電機改造

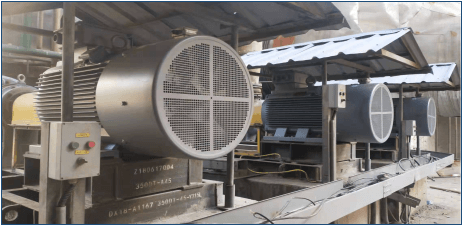

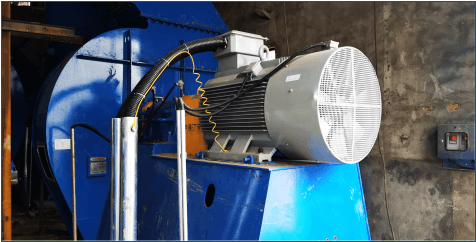

篦冷風機線永磁電機改造
