前言
隨著環境保護的日益重視，國家對水泥廠的廢氣中粉塵排放濃度提出了更高的要求。現行《水泥工業大氣污染物排放標準》(GB4915-2013)中規定廢氣粉塵排放濃度為 30mg/Nm3，重點地區為 20mg/Nm3，部分地區甚至已經實行 10mg/Nm3，在河北河南浙江等重點地區已經要求5mg/Nm3 排放標準。袋式除塵器結構大量運用在水泥工藝輔助收塵及環境收塵中，除塵器為達到排放小于5mg/m³要求，原結構需要進行優化改進后才可達到超低排放的要求。
水泥窯收塵粉塵特點：
① 收塵工藝點眾多，收塵設備數量多。
② 溫度80~220℃;
③ 粉塵粒徑小：粉塵粒徑小。
④ 收塵濃度高低不一，從10g~1000g都有。
針對各工藝收塵特點，我們對除塵器進行如下優化和改進：
1、設備選型優化，布袋式除塵器過濾風速的大小決定了袋式除塵器整體的運行效率和成本的大小，為了達到更低的排放標準，更慢的過濾風速可以保證更高的過濾精度，在10mg排放以下布袋除塵器選型上我們將總風速降低到0.8/min左右，凈過濾風速降低到0.9m/min以下，確保更久的過濾時間，(5mg需要更進一步降低1個等級，具體以工藝點而定，在大風量及濃度較高除塵中，我們建議采用行噴式除塵結構)將漏風率控制：系統漏風率<2%，系統阻力<1200Pa，除塵濾袋在此工況下可以確保更久的使用壽命。

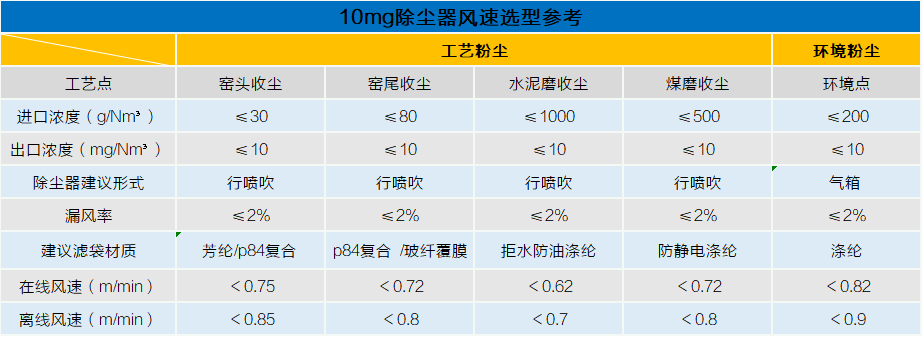

表一 10mg除塵器選型參考

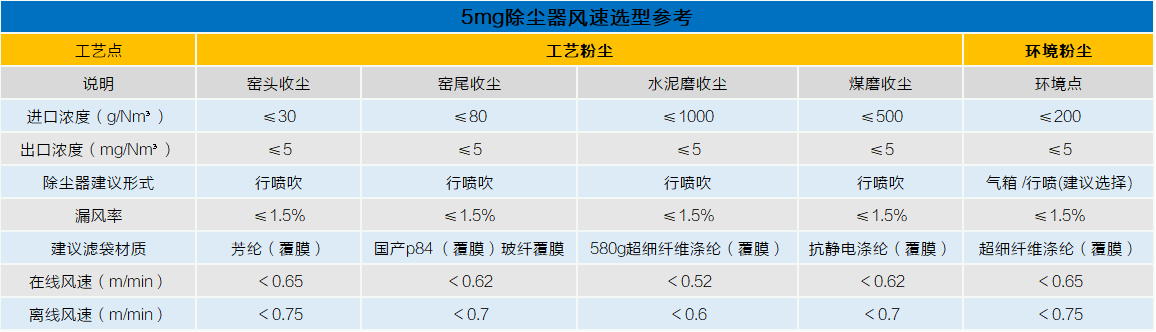

表二 5mg除塵器選型參考

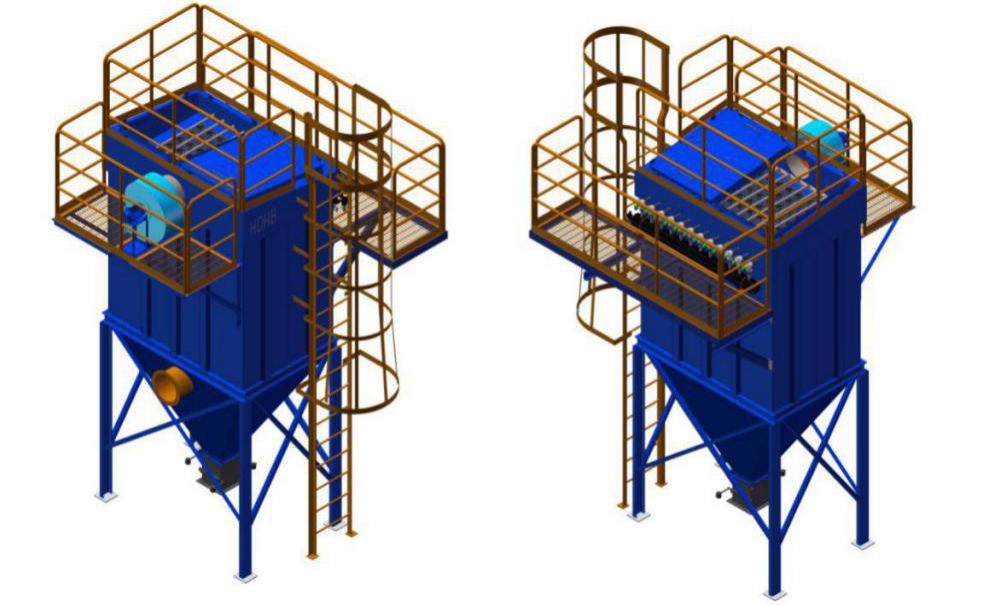

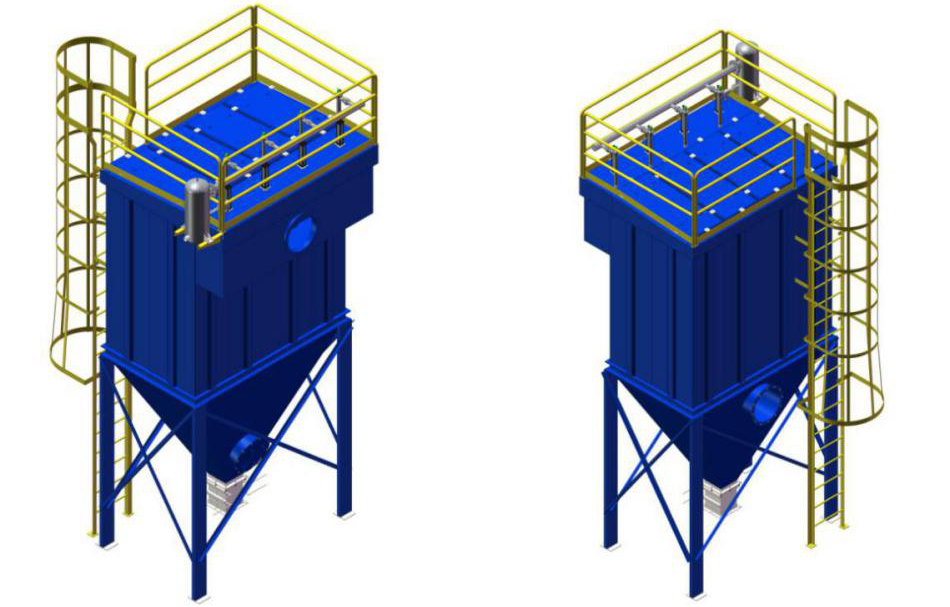

2、為保證設備制造精度，選用三維機械設計軟件建模替代傳統二維cad進行產品設計，實現參數化建模，更加直觀的 3D設計讓我們把重點放在除塵設備改進和升級上，不斷優化設計意圖，進一步提高制造要求，確保實現100%精度保證在生產前產品正確，同時對結構干涉檢查，氣流仿真及有限元進行模擬，達到最優化進行產品設計。
3、制造精度和制造工藝改進
花板是除塵器本體中重要部分，為保證花板孔的大小及孔距的精度，花板必須采用高精度激光切割，尺寸誤差控制在0.1mm以內，同時無毛刺。花板孔孔徑偏差≤0.1mm，花板平面度<2/1000，對角線長度誤差<3mm,內孔加工表面粗造度Ra=3.2,花板材質為Q235-B，板厚大于6mm，防止承重變形。

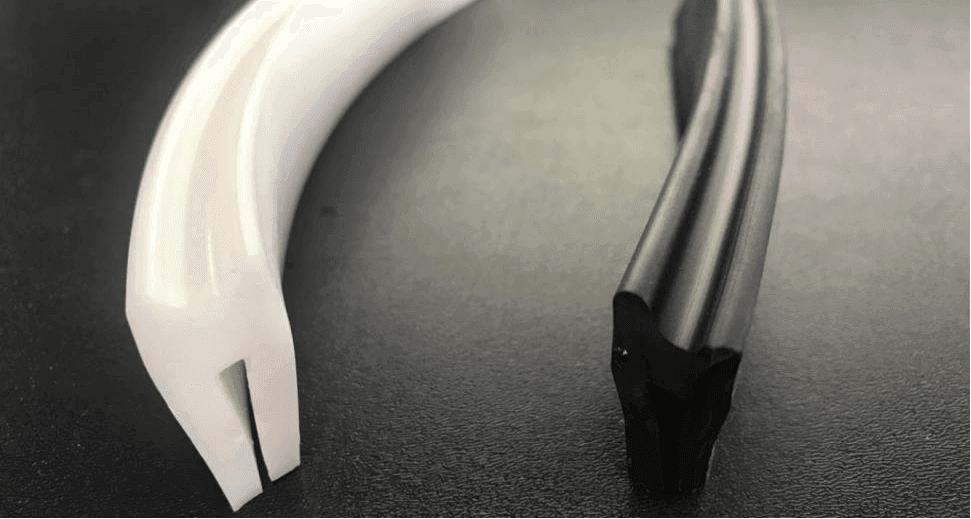

頂部門蓋優化設計，用弧形門，進一步減少漏風率，我們對檢修門密封條進行了優化和改進，設計反凹槽和家用鋁合金門窗密封方式類似，減少漏風率的可能性。
焊接要求：除塵器的所有連續焊縫平直，無虛焊、假焊等焊接缺陷并采用自動焊進行焊接，焊縫高度滿足設計要求，并進行煤油滲漏試驗。箱體和灰斗間采用手工連續焊接，保證焊接的強度和密封性符合相應行業標準。焊接后的焊縫應進行清理焊渣和飛濺物，不允許有明顯的焊渣、飛濺物和銹末清除就涂刷底漆。關鍵部位用手提砂輪機修磨焊縫和飛濺物。機組的整理滿足以下要求：所有銳邊及構件加工圓滑以防止造成人員傷害，金屬表面的清理和整理符合標準工藝。
同時為達到國家安全標準，提供的樓梯、欄桿等安全設施要達到國家安全一級標準，欄桿采用42mm直徑圓管彎管而成，保證人員安全。
4、噴吹和離線系統改進
氣缸由原來普通氣缸改為防脫落氣缸，防止斷氣時無法使用，將氣缸座加高，氣缸桿外露在設備外部，通過連接桿提升閥門，確保設備工作狀態下檢修和維護。
脈沖閥進口閥可保證5年使用，國產閥可保證3年使用，但必須采用進口膜片。
5、電氣控制：
在電氣控制上由于低風速導致的低阻，電氣控制易結合定時和定阻兩種方式，來確保除塵器長期穩定運行，一般建議加裝壓差開關或者壓差變送器，小型PLC應選擇西門子smart200或者1200，大型PLC應選擇西門子300，柜內元器件選擇施耐德，確保電氣長期穩定運行。
6、袋籠選擇：一般濾袋直徑為130~160mm，應選擇與濾袋相配套的袋籠，袋籠口徑應與除塵器花孔板直徑相吻合;袋籠直徑、長度應滿足濾袋安裝要求;縱向筋10~24根以上;袋籠框架必須表面平整，焊接部位不能有毛刺，保證垂直度、無虛焊、脫焊現象，骨架無彎曲變形;焊接點熔透牢固，表面防腐采用有機硅烘烤工藝，表面光滑無毛刺。豎筋直徑≥2.5mm，環筋直徑≥3.0mm。

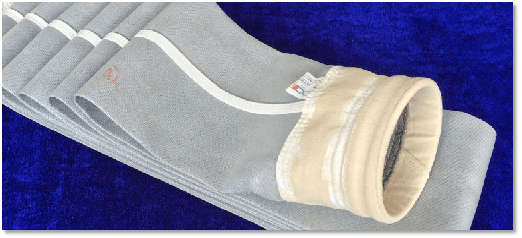

7、濾袋選擇：濾袋要求采用覆膜濾料或者超細纖維，增加覆膜工藝，克重在550g~600g/㎡，同時縫線用熱熔工藝，加工縫制工藝最后環節，對袋身針孔采用特殊耐高溫?zé)崮z封，更進一步防止超細粉塵從針孔逃逸的風險。
8、現場安裝要求
除塵器最終使用效果和安裝質量息息相關，所謂7分制作3分安裝，要嚴格把控安裝質量，除塵器的濾袋全部安裝完畢后，在除塵器正式運行前，必須要做”熒光粉泄漏”的檢測，以確保濾袋安裝的嚴密性，同時可檢測出花板上面凈氣室內結構的嚴密。處理完所有泄漏點后，如果發現泄漏，在補焊以后，需用另一種不同顏色的熒光粉，再做一次熒光粉泄漏檢測試驗，以確保除塵器及濾袋不會有泄漏產生。
正確且認真的安裝，嚴禁花板或?yàn)V袋內部不妥善安裝而導致漏灰，嚴禁濾袋安裝時內部未清潔造成二次污染。
A. 袋口與花板口要可靠密封與固定
B. 濾袋垂直懸空在多孔板下面
C. 相鄰濾袋不相互碰撞
D. 濾袋與框架配合正確，框架符合國家標準
E. 濾袋更換時，保證花板有效的清潔
F. 避免因?yàn)閲姶迪到y(tǒng)故障或者噴吹管歪斜造成濾袋破損
結論
水泥輔助收塵由于工藝點眾多，布袋除塵器要達到5mg排放指標，需要在選型上進一步降低過濾風速，在設備加工精度，濾袋，安裝等各環節上進一步提升工藝要求，做好每一處細節才能達到新的標準。
